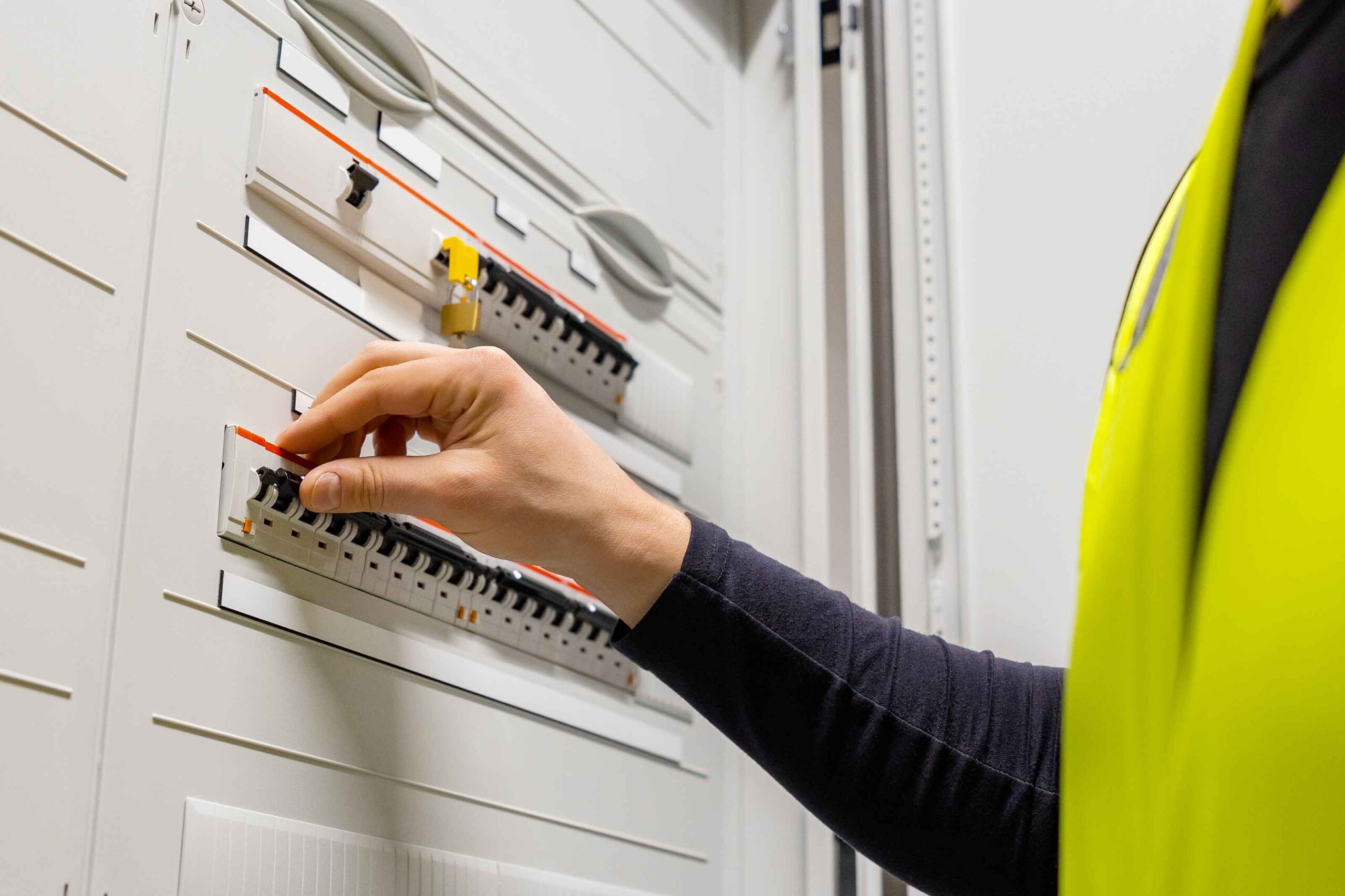

ADP Pano Nedir ?

Ana Dağıtım Panosu, elektrik enerjisinin ana kaynaktan alınarak tesis içerisindeki farklı devrelere dağıtıldığı merkezi pano olarak tanımlanabilir.

ADP’nin besleme yapısı tesise ve elektrik projesine göre değişebilir. Pano; trafo, jeneratör, şebeke veya farklı bir enerji kaynağından beslenebileceği gibi birden fazla enerji kaynağının bulunduğu daha kapsamlı elektrik dağıtım sistemlerinin parçası da olabilir.

Bu nedenle her ADP aynı yapıya sahip değildir.

Tesisin;

• Kurulu gücü,
• Talep gücü,
• Yük karakteristikleri,
• Kısa devre seviyeleri,
• Eş zamanlı çalışma koşulları,
• Yedeklilik gereksinimleri,
• Enerji izleme ihtiyaçları,
• Koruma yaklaşımı,
• Otomasyon gereksinimleri

Ana Dağıtım Panosunun tasarımını doğrudan etkileyebilir.

Profesyonel olarak projelendirilmiş Ana Dağıtım Panoları (ADP) hakkında daha detaylı bilgi için pano çözümlerimizi inceleyebilirsiniz.

Ana Dağıtım Panosu Ne İşe Yarar?

Bir Ana Dağıtım Panosunun temel görevi, gelen elektrik enerjisinin tesis içerisindeki ihtiyaç noktalarına kontrollü ve güvenli şekilde dağıtılmasını sağlamaktır.

Ancak modern bir ADP bundan çok daha fazlasını yapabilir.

Projenin kapsamına bağlı olarak Ana Dağıtım Panosu;

• Gelen ana beslemenin kontrol edilmesini,
• Elektrik enerjisinin farklı çıkışlara dağıtılmasını,
• Tali dağıtım panolarının beslenmesini,
• Devrelerin aşırı akım ve kısa devre gibi elektriksel risklere karşı korunmasını,
• Elektriksel değerlerin ölçülmesini,
• Enerji tüketiminin takip edilmesini,
• Arıza durumunda ilgili devrenin sistemden ayrılmasını,
• Tesis içerisindeki enerji dağıtımının daha kontrollü yönetilmesini,
• Otomasyon ve enerji izleme sistemleriyle haberleşmeyi

sağlayabilir.

Dolayısıyla ADP’yi yalnızca içerisinde şalterlerin bulunduğu büyük bir metal kabin olarak değerlendirmek doğru değildir.

Ana dağıtım panosu, tesisin elektrik dağıtım mimarisinin merkezinde bulunan önemli bir mühendislik sistemidir.

ADP Nasıl Çalışır?

Ana Dağıtım Panosunun çalışma mantığını basitleştirerek açıklayabiliriz.

Elektrik enerjisi öncelikle ana besleme üzerinden ADP’ye ulaşır. Gelen enerji, projeye göre belirlenen ana kesici ve bara sistemi üzerinden pano içerisindeki farklı çıkış devrelerine aktarılır.

Bu çıkışlar örneğin;

• Üretim makinelerini,
• Mekanik sistemleri,
• Kat panolarını,
• Aydınlatma panolarını,
• Kompanzasyon sistemlerini,
• MCC panolarını,
• HVAC ekipmanlarını,
• Tali dağıtım panolarını,
• Tesis içerisindeki diğer elektrik yüklerini

besleyebilir.

Basitleştirilmiş bir sistem şu şekilde düşünülebilir:

Şebeke / Trafo → Ana Dağıtım Panosu (ADP) → Tali Panolar → Son Devreler → Elektrik Yükleri

Ana Dağıtım Panosu bu yapının merkezinde yer alır.

ADP’den sonraki elektrik dağıtımının belirli bölgelere veya yük gruplarına ayrılması gerektiğinde Tali Dağıtım Panoları kullanılabilir.

ADP’de Koruma Sistemi Nasıl Çalışır?

Elektrik dağıtımında yalnızca enerjinin iletilmesi yeterli değildir. Aynı zamanda sistemin elektriksel arızalara karşı korunması gerekir.

Bir devrede kısa devre veya aşırı akım gibi bir problem meydana geldiğinde, uygun şekilde tasarlanmış koruma sisteminin amacı arızalı bölümü mümkün olduğunca hızlı ve güvenli biçimde sistemden ayırmaktır.

Burada koruma koordinasyonu ve selektivite (seçicilik) önemli hale gelir.

Örneğin bir tali hatta meydana gelen arızada, doğru koordinasyon sağlanmışsa gereksiz yere tesisin tamamının enerjisiz kalması yerine yalnızca ilgili devrenin koruma elemanının açması hedeflenir.

Bu nedenle profesyonel bir ADP tasarımında yalnızca kullanılacak cihazların nominal akım değerlerine bakılması yeterli değildir.

Koruma cihazlarının;

kesme kapasiteleri, açma karakteristikleri, kısa devre dayanımları ve birbirleriyle koordinasyonları

birlikte değerlendirilmelidir.

Ana Dağıtım Panosunda Hangi Malzemeler Bulunur?

Bir ADP panosu içerisinde kullanılan ekipmanlar, elektrik projesinin ihtiyaçlarına göre değişir.

Bununla birlikte bir Ana Dağıtım Panosunda aşağıdaki bileşenlerin bir kısmı veya tamamı bulunabilir.

Ana Giriş Şalteri

Panonun ana beslemesinin kontrol edilmesi ve uygun elektriksel korumanın sağlanması amacıyla kullanılır.

Ana giriş şalterinin özellikleri tesisin elektriksel değerlerine göre belirlenir.

Devre Kesiciler

ADP içerisindeki çıkış devrelerinin korunması ve gerektiğinde sistemden ayrılması için kullanılır.

Devre kesicilerin seçimi yapılırken yalnızca akım değeri değil, sistemin kısa devre seviyesi ve koruma koordinasyonu gibi kriterler de dikkate alınmalıdır.

Bara Sistemi

Baralar, yüksek akımların pano içerisinde farklı devrelere dağıtılmasını sağlayan iletken sistemlerdir.

Ana dağıtım panolarında bara sistemi son derece önemlidir. Bara kesiti ve yapısı belirlenirken;

• Akım taşıma kapasitesi,
• Kısa devre dayanımı,
• Sıcaklık artışı,
• Pano yerleşimi,
• Bağlantı noktaları

gibi teknik kriterlerin değerlendirilmesi gerekir.

Ölçüm Cihazları

Ana dağıtım panosunda akım, gerilim, güç, enerji ve güç faktörü gibi elektriksel değerlerin takip edilmesi amacıyla çeşitli ölçüm cihazları kullanılabilir.

Enerji Analizörü

Enerji analizörleri tesisin elektriksel parametrelerinin daha kapsamlı şekilde takip edilmesini sağlar.

Gelişmiş sistemlerde ölçüm verileri otomasyon veya SCADA sistemlerine aktarılabilir.

Akım Trafoları

Yüksek akımların ölçüm ve koruma sistemlerinde kullanılabilecek seviyelere dönüştürülmesi amacıyla akım trafolarından yararlanılabilir.

Parafudr ve Aşırı Gerilim Koruma Elemanları

Projenin gereksinimlerine göre geçici aşırı gerilimlere karşı koruma sistemleri ADP içerisinde veya elektrik dağıtım sisteminin uygun noktalarında kullanılabilir.

Kontaktör ve Röleler

Kontrol, kumanda ve otomasyon ihtiyaçlarına bağlı olarak kontaktörler, yardımcı röleler ve çeşitli kontrol elemanları pano içerisinde yer alabilir.

Nötr ve Topraklama Baraları

Elektrik tesisatındaki nötr ve koruma iletkenlerinin düzenli ve güvenli şekilde bağlantısının gerçekleştirilebilmesi için kullanılır.

Burada önemli olan nokta şudur:

Her projede aynı ADP malzeme listesinin kullanılması doğru değildir.

Ana dağıtım panosu, tesisin elektrik projesine göre mühendislik çalışması yapılarak oluşturulmalıdır.

ADP ile Tali Dağıtım Panosu Arasındaki Fark Nedir?

Ana dağıtım panosu konusunda en sık karşılaşılan sorulardan biri ADP ile tali dağıtım panosu arasındaki farkın ne olduğudur.

Temel fark, iki panonun elektrik dağıtım sistemindeki konumudur.

Ana Dağıtım Panosu (ADP) tesisin ana elektrik beslemesini karşılar ve enerjiyi farklı ana çıkışlara dağıtır.

Tali Dağıtım Panosu (TDP) ise çoğunlukla ADP’den aldığı elektrik enerjisini daha sınırlı bir bölgeye, kata, makine grubuna veya elektrik yük grubuna dağıtır.

Basitleştirilmiş olarak:

Enerji Kaynağı → Ana Dağıtım Panosu → Tali Dağıtım Panosu → Son Devreler

şeklinde bir dağıtım hiyerarşisi düşünülebilir.

Tali panoların yapısı ve kullanım alanları hakkında daha fazla bilgi için Tali Dağıtım Panosu çözümlerimizi inceleyebilirsiniz.

ADP ile Kompanzasyon Panosu Aynı Şey midir?

Hayır.

Ana Dağıtım Panosu ile kompanzasyon panosu farklı görevler üstlenir.

ADP, elektrik enerjisinin tesis içerisindeki dağıtımını ve ilgili devrelerin korunmasını gerçekleştirir.

Kompanzasyon panosu ise tesisin reaktif güç yönetiminin sağlanmasına ve güç faktörünün uygun seviyelerde tutulmasına yönelik ekipmanları içerir.

Büyük elektrik tesislerinde bu iki sistem birbiriyle ilişkili çalışabilir ancak görevleri aynı değildir.

Reaktif güç kontrolü konusunda daha fazla teknik bilgi için Kompanzasyon Panosu çözümlerimizi inceleyebilirsiniz.

ADP ile MCC Panosu Arasındaki Fark Nedir?

MCC, İngilizce Motor Control Center ifadesinin kısaltmasıdır ve motor kontrol merkezi anlamına gelir.

ADP’nin temel görevi elektrik enerjisinin ana dağıtımını gerçekleştirirken MCC panoları özellikle elektrik motorlarının kontrolü, kumandası ve korunması amacıyla tasarlanır.

Bir üretim tesisinde ADP üzerinden beslenen bir MCC panosu; pompalar, fanlar, konveyörler ve çeşitli üretim makinelerinde kullanılan elektrik motorlarının kontrolünü sağlayabilir.

Motorların kontrol edildiği endüstriyel uygulamalar için MCC ve Otomasyon Panoları sayfamızı inceleyebilirsiniz.

Ana Dağıtım Panosu Nerelerde Kullanılır?

Ana dağıtım panoları, elektrik enerjisinin birden fazla yük veya alt sisteme dağıtılması gereken çok çeşitli tesislerde kullanılabilir.

Başlıca kullanım alanları arasında;

• Fabrikalar,
• Üretim tesisleri,
• Sanayi tesisleri,
• İş merkezleri,
• Oteller,
• Hastaneler ve sağlık tesisleri,
• Alışveriş merkezleri,
• Depolar,
• Lojistik merkezleri,
• Büyük konut projeleri,
• Eğitim yapıları,
• Veri merkezleri,
• Kamu binaları,
• Enerji tesisleri,
• Ticari işletmeler

yer alabilir.

Ancak her tesisin elektrik altyapısı farklıdır.

Bu nedenle kullanılacak Ana Dağıtım Panosunun elektriksel kapasitesi, fiziksel ölçüleri, koruma sistemi ve içerisinde kullanılacak ekipmanlar tesisin ihtiyaçlarına göre belirlenmelidir.

Ana Dağıtım Panosu Seçerken Nelere Dikkat Edilmelidir?

Ana dağıtım panosu seçimi teknik bir süreçtir.

Doğru bir pano çözümünün belirlenebilmesi için sistemin elektriksel ve mekanik gereksinimlerinin birlikte değerlendirilmesi gerekir.

1. Tesisin Elektriksel Gücü

Panonun taşıması gereken akım, tesisin elektrik projesi ve yük koşulları dikkate alınarak belirlenmelidir.

2. Kısa Devre Dayanımı

Elektrik panosunun ve kullanılan ekipmanların beklenen kısa devre koşullarına uygun olması kritik öneme sahiptir.

Sadece nominal akım değerine göre ekipman seçmek yeterli değildir.

3. Koruma Cihazları

Ana ve çıkış devrelerinde kullanılacak devre kesiciler, sigortalar ve diğer koruma elemanları projenin elektriksel gereksinimlerine uygun seçilmelidir.

4. Selektivite

Bir alt devrede meydana gelen arızanın mümkün olduğunca yalnızca ilgili bölümü etkilemesi hedeflenmelidir.

Bu nedenle koruma cihazları arasındaki koordinasyon özellikle üretim veya hizmet sürekliliğinin önemli olduğu tesislerde büyük önem taşır.

5. Bara Sistemi

Bara kesitleri ve bara sisteminin yapısı; akım taşıma kapasitesi, kısa devre koşulları ve sıcaklık artışı gibi kriterler değerlendirilerek tasarlanmalıdır.

6. Pano Koruma Sınıfı

Panonun kurulacağı ortam dikkate alınmalıdır.

Toz, nem, su, ortam sıcaklığı ve diğer çevresel koşullar değerlendirilerek uygulamaya uygun IP koruma sınıfı belirlenmelidir.

7. Termal Yönetim

Pano içerisindeki elektrik ekipmanları çalışma sırasında ısı oluşturabilir.

Bu nedenle gerekli durumlarda doğal havalandırma, fan, filtre, klima veya farklı termal yönetim yöntemleri uygulanabilir.

8. Bakım Kolaylığı

İyi tasarlanmış bir ana dağıtım panosu yalnızca ilk devreye alma aşamasında değil, kullanım ömrü boyunca gerçekleştirilecek bakım ve müdahalelerde de kolaylık sağlamalıdır.

Cihaz yerleşimi, kablo güzergâhları, etiketleme ve erişilebilirlik bu nedenle önemlidir.

9. Gelecekteki Genişleme İhtiyacı

Bir tesisin elektrik ihtiyacı zaman içerisinde değişebilir.

Yeni üretim makineleri, ek hatlar veya farklı elektrik yükleri sisteme dahil edilebilir.

Bu nedenle projeye bağlı olarak gelecekteki genişleme ihtiyaçlarının da tasarım aşamasında değerlendirilmesi faydalıdır.

ADP Panosunda IP Koruma Sınıfı Neden Önemlidir?

IP sınıfı, elektrik panosunun belirli dış etkenlere karşı sağladığı koruma seviyesini ifade eder.

Panonun kapalı ve temiz bir elektrik odasında bulunması ile tozlu veya çevresel koşulların daha ağır olduğu bir üretim alanında bulunması aynı gereksinimleri doğurmaz.

Bu nedenle “ADP için hangi IP sınıfı kullanılmalıdır?” sorusunun her proje için geçerli tek bir cevabı yoktur.

Uygun koruma derecesi;

• Panonun iç veya dış ortamda bulunmasına,
• Toz seviyesine,
• Suya maruz kalma ihtimaline,
• Ortam koşullarına,
• İşletme gereksinimlerine

göre belirlenmelidir.

Burada amaç mümkün olan en yüksek IP sınıfını seçmek değil, uygulama koşullarına uygun koruma seviyesini doğru mühendislik yaklaşımıyla belirlemektir.

Ana Dağıtım Panosu Neden Projeye Özel Tasarlanmalıdır?

İki tesisin toplam güç değerleri birbirine yakın olsa dahi pano ihtiyaçları tamamen aynı olmayabilir.

Çünkü ADP tasarımını;

• Yük karakteristikleri,
• Eş zamanlılık,
• Kısa devre seviyesi,
• Kablo giriş ve çıkış yönleri,
• Jeneratör bağlantıları,
• UPS sistemleri,
• Kompanzasyon sistemi,
• Otomasyon ihtiyaçları,
• Ölçüm sistemi,
• Enerji izleme gereksinimleri,
• Ortam şartları,
• Yedeklilik ihtiyaçları,
• Gelecekte yapılabilecek kapasite artışları

gibi çok sayıda değişken etkileyebilir.

Dolayısıyla kaliteli bir ADP çözümü, yalnızca metal bir kabin içerisine elektrik malzemelerinin monte edilmesinden ibaret değildir.

Profesyonel bir üretim süreci genel olarak;

proje analizi → mühendislik → ekipman seçimi → mekanik tasarım → üretim → bağlantılar → kontrol ve test → devreye alma

aşamalarının birlikte değerlendirilmesini gerektirir.

Ana Dağıtım Panosu Standartları Neden Önemlidir?

Ana dağıtım panoları yüksek miktarda elektrik enerjisinin kontrol edildiği sistemlerdir. Bu nedenle tasarım ve üretim süreçlerinde ilgili standartların dikkate alınması büyük önem taşır.

Alçak gerilim pano sistemlerinde uygulamanın kapsamına bağlı olarak TS EN / IEC 61439 serisi başta olmak üzere ilgili standartlar ve yürürlükteki teknik gereklilikler değerlendirilmelidir.

Burada yalnızca panonun üzerinde belirli bir standardın yazması yeterli bir değerlendirme kriteri değildir.

Pano tasarımında;

• Sıcaklık artışı,
• Kısa devre dayanımı,
• Koruma devresinin sürekliliği,
• Yalıtım özellikleri,
• Mekanik yapı,
• Elektriksel bağlantılar,
• Koruma derecesi

gibi çok sayıda unsur birlikte değerlendirilir.

Bu nedenle Ana Dağıtım Panosu üreticisi seçilirken firmanın mühendislik, üretim, test ve kalite kontrol yetkinliği dikkate alınmalıdır.

Kaliteli Bir Ana Dağıtım Panosu Nasıl Anlaşılır?

Bir ADP’nin kalitesini yalnızca dış görünüşüne bakarak değerlendirmek mümkün değildir.

Dışarıdan birbirine benzeyen iki elektrik panosu arasında mühendislik, kullanılan ekipman, bara tasarımı, montaj kalitesi ve güvenlik açısından ciddi farklılıklar bulunabilir.

Profesyonel bir Ana Dağıtım Panosunda özellikle;

• Projeye uygun ekipman seçimi,
• Düzenli ve anlaşılır pano içi yerleşim,
• Uygun iletken ve bara boyutlandırması,
• Sağlıklı elektrik bağlantıları,
• Doğru etiketleme,
• Topraklama sürekliliği,
• Uygun mekanik dayanım,
• Bakım yapılabilirlik,
• Elektriksel kontroller,
• İlgili standart ve proje gereksinimlerine uygunluk

gibi kriterler değerlendirilmelidir.

Özellikle yüksek güçlü sistemlerde küçük görünen bir tasarım veya montaj hatası dahi uzun vadede ciddi işletme problemlerine dönüşebilir.

Ana Dağıtım Panosunda Güvenlik Neden Kritik Öneme Sahiptir?

ADP, tesis içerisindeki yüksek elektrik enerjisinin yoğunlaştığı önemli noktalardan biridir.

Bu nedenle tasarım, üretim, montaj, devreye alma ve bakım işlemlerinin yetkin kişiler tarafından gerçekleştirilmesi gerekir.

Yanlış ekipman seçimi, yetersiz bağlantılar, hatalı koruma koordinasyonu veya uygun olmayan bara tasarımı;

plansız enerji kesintilerine, ekipman hasarlarına, aşırı ısınmaya ve ciddi elektriksel güvenlik risklerine

neden olabilir.

Bu sebeple ana dağıtım panosu seçiminde yalnızca kullanılacak elektrik ekipmanlarına değil, üreticinin mühendislik ve üretim yetkinliğine de dikkat edilmelidir.

Ana Dağıtım Panosu Üreticisi Seçerken Nelere Dikkat Edilmelidir?

ADP, tesisin uzun yıllar boyunca kullanacağı elektrik altyapısının önemli bir parçasıdır.

Bu nedenle üretici seçiminde;

mühendislik tecrübesi, standartlara uygun üretim, proje okuyabilme yetkinliği, üretim kalitesi, test süreçleri, teknik destek ve devreye alma kabiliyeti

gibi kriterlerin birlikte değerlendirilmesi önemlidir.

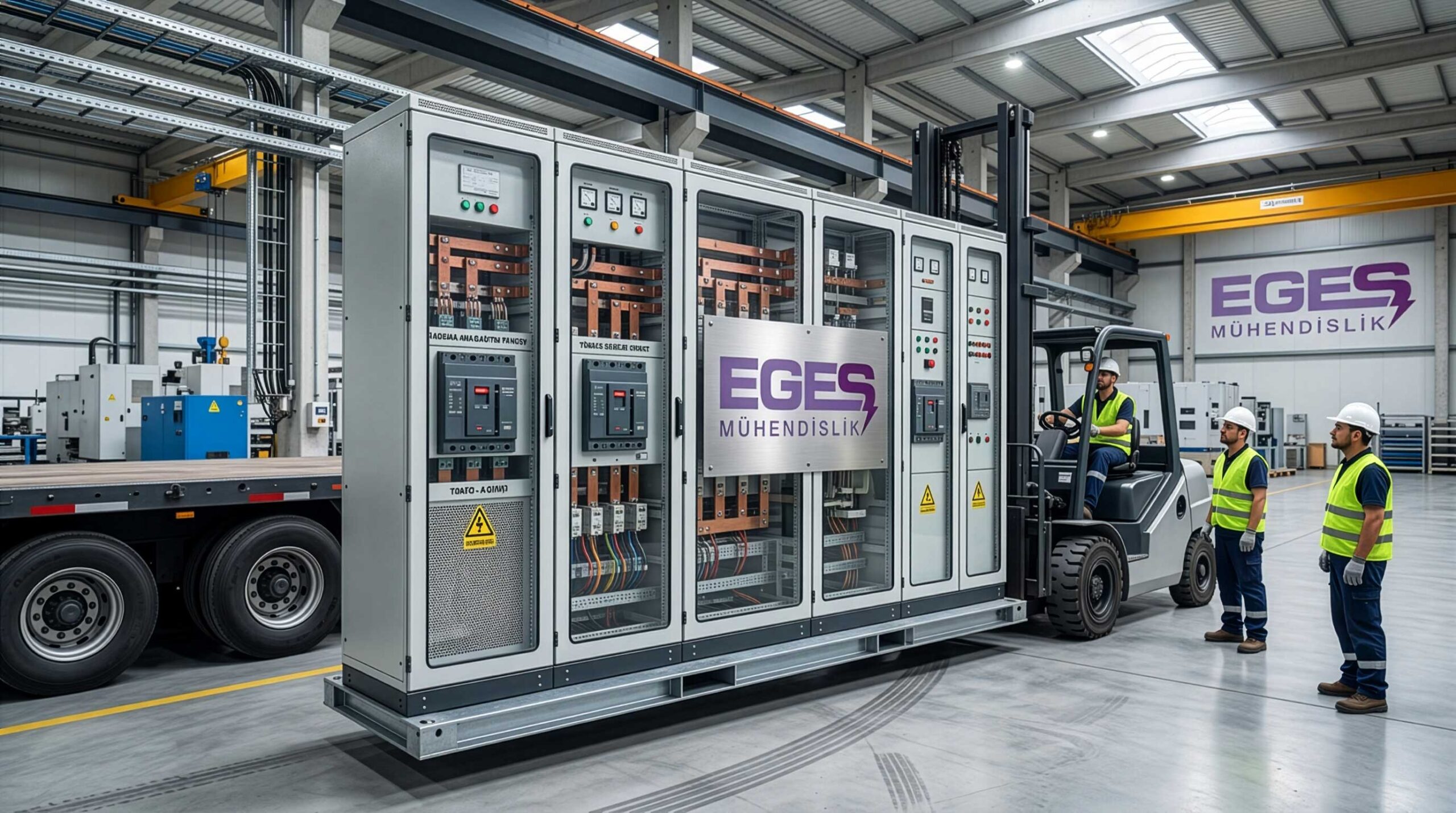

EGES Mühendislik olarak endüstriyel tesislerden enerji projelerine kadar farklı uygulamalar için projeye özel elektrik panosu çözümleri geliştiriyoruz.

Ana Dağıtım Panosu projeniz için teknik değerlendirme veya mühendislik desteğine ihtiyaç duyuyorsanız iletişim sayfamız üzerinden bizimle iletişime geçebilirsiniz.

Sıkça Sorulan Sorular

ADP nedir?

ADP, Ana Dağıtım Panosu ifadesinin kısaltmasıdır. Ana elektrik beslemesinin alınarak tesis içerisindeki farklı elektrik devrelerine, yük gruplarına veya tali panolara dağıtılmasını sağlayan ana elektrik panosudur.

ADP açılımı nedir?

ADP’nin açılımı Ana Dağıtım Panosudur.

Ana Dağıtım Panosu ne işe yarar?

Ana Dağıtım Panosu; elektrik enerjisinin tesis içerisindeki farklı noktalara dağıtılması, devrelerin korunması, elektriksel değerlerin ölçülmesi ve enerji dağıtımının kontrollü şekilde yönetilmesi amacıyla kullanılır.

ADP ile TDP arasındaki fark nedir?

ADP tesisin ana elektrik dağıtımını gerçekleştirirken, TDP yani Tali Dağıtım Panosu genellikle ADP’den aldığı enerjiyi belirli bir bölgeye veya yük grubuna dağıtır.

ADP ile MCC arasındaki fark nedir?

ADP’nin temel görevi ana elektrik dağıtımını gerçekleştirmektir. MCC panoları ise özellikle elektrik motorlarının kontrol edilmesi, kumanda edilmesi ve korunması amacıyla kullanılır.

ADP ile kompanzasyon panosu aynı mıdır?

Hayır. ADP elektrik enerjisinin dağıtımını gerçekleştirirken kompanzasyon panosu tesisin reaktif güç kontrolünün gerçekleştirilmesine yönelik sistemleri içerir.

Ana Dağıtım Panosu kaç amper olur?

Ana dağıtım panolarının tek bir standart amper değeri bulunmaz. Panonun nominal akımı tesisin elektrik projesine, yüklerine ve mühendislik hesaplarına göre belirlenir.

Ana Dağıtım Panosu nerede bulunur?

ADP’nin konumu tesisin elektrik ve mimari projesine göre belirlenir. Erişim, güvenlik, çevresel koşullar, kablo güzergâhları ve bakım ihtiyaçları göz önünde bulundurularak uygun elektrik odası veya teknik alana yerleştirilebilir.

ADP’de hangi malzemeler bulunur?

Projeye göre değişmekle birlikte Ana Dağıtım Panosunda ana şalter, devre kesiciler, baralar, akım trafoları, enerji analizörleri, ölçüm cihazları, koruma elemanları, röleler, nötr barası ve topraklama barası gibi bileşenler bulunabilir.

Ana Dağıtım Panosu neden önemlidir?

ADP, tesisin ana elektrik enerjisinin farklı devrelere dağıtıldığı merkezi noktalardan biridir. Doğru tasarım; elektriksel güvenlik, enerji sürekliliği, arıza yönetimi ve tesisin güvenilir çalışması açısından büyük önem taşır.

Sonuç: ADP, Elektrik Dağıtım Sisteminin Merkezidir

Ana Dağıtım Panosu (ADP), bir tesisin elektrik altyapısındaki en kritik sistemlerden biridir.

Elektrik enerjisinin doğru noktalara dağıtılması, devrelerin korunması, enerji değerlerinin takip edilmesi ve sistemin güvenilir şekilde işletilebilmesi büyük ölçüde doğru tasarlanmış bir dağıtım altyapısına bağlıdır.

Bu nedenle Ana Dağıtım Panosu yalnızca içerisinde elektrik ekipmanlarının bulunduğu bir kabin olarak görülmemelidir.

Profesyonel bir ADP;

doğru mühendislik, uygun ekipman seçimi, doğru bara tasarımı, koruma koordinasyonu, kaliteli üretim ve kapsamlı kontrol süreçlerinin

bir araya gelmesiyle ortaya çıkar.

Özellikle endüstriyel ve ticari tesislerde doğru projelendirilmiş bir Ana Dağıtım Panosu, tesisin bugünkü enerji ihtiyacının yanı sıra gelecekteki elektrik altyapısının güvenilirliği açısından da önemli bir rol üstlenir.

Ana Dağıtım Panosu ve diğer profesyonel elektrik panosu çözümleri hakkında detaylı bilgi almak için anadagitimpanosu.com üzerinden çözümlerimizi inceleyebilir veya bizimle iletişime geçebilirsiniz.
